中继硬件设计典型电路

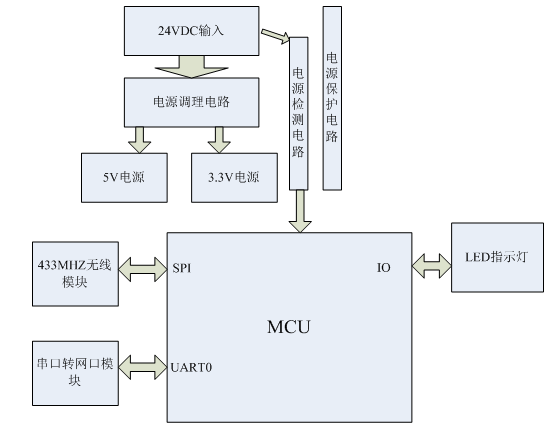

中继硬件电路依据中继的功能需求,中继硬件的各部分设计框图如下图所示。
依据以上硬件系统框图,控制系统硬件主要划分为以下4部分主要功能:
1)控制系统电源。该控制系统可外接24VDC电源,通过电源调理电路后分别得到可供MCU和外围模块使用的5.0VDC和3.3VDC电源。MCU通过检测电源电压的稳定程度来判断电源供电是否正常。在电源电路保护方面,防反接二极管可以防止电源接反对电路的伤害,TVS二极管可防止浪涌和静电对电路的伤害,自恢复保险丝可防止后续电路出现故障时对前面电源电路以及控制电路的伤害。
2)433MHZ无线模块。433MHZ无线模块主要完成和传感器之间的通信,通过被动接收的方式实时接收传感器上报的信息。在中继与网关之间也需要用无线方式交换数据的时候还需要通过该无线模块将处理打包好的数据传输给网关。
3)串口转以太网模块:该模块是在中继与网关之间采取有限方式进行数据传输时需要的,该模块严格遵循802.11网络协议,在本地能够分配IP的情况下可以与互联网连接直接将数据传输到互联网上,在没有本地IP的情况下也可以通过虚拟的IP组成局域网实现数据的快速、可靠地传输,本系统采用后者的通信方式。
4)LED指示灯: MCU通过IO口控制指示灯的亮灭来反映中继各个模块工作是否正常。在系统发生故障时,以便相关人员可以直观的定位故障点,排查故障。
